產品介紹： |
|

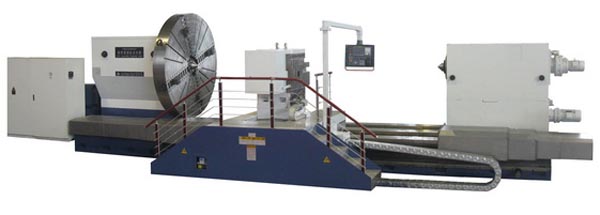

CK61200/250/63重型臥式車床系列是公司根據市場需要研制開發的通用車床。該機床適用于高速鋼和硬質合金鋼刀具對不同材質的軸類、圓筒形和盤類零件，能完成外圓柱面、錐面、曲面、內孔、端面、切槽等機加工序，能滿足零件的粗、精車削加工。本機床主傳動，為直流電機拖動，主軸四檔變速，檔內無級調速。故在加工不同的工步和工件時，可獲得合理的切削速度。
|
項目 |
單位 |
CK61200/250/63T |
|
床身上最大回轉直徑 |
mm |
2000/2500 |
|
花盤最大扭矩 |
mm |
120000 |
|
單刀架最大切削力 |
N |
120000 |
|
最大工件長度 |
mm |
10000 |
|
刀架上最大回轉直徑 |
mm |
1700/2200 |
|
總切削力 |
N |
200000 |
|
床身導軌寬度 |
mm |
2090 |
|
頂尖間最大工件承重 |
T |
63 |
|
頂尖錐頂角及規格 |
|
75°￠196.869(錐度1：4） |
|
刀具截面尺寸 |
mm |
80*80 |
|
主軸轉速級數 |
|
無級 |
|
主軸轉速范圍 |
r/min |
0.5-125r/min |
|
主軸錐孔尺寸 |
|
￠196.869（錐度1：4） |
|
花盤直徑 |
mm |
1600/2200 |
|
X向最大行程 |
mm |
750/1000 |
|
X向快速移動速度 |
mm/min |
3000 |
|
Z向最大行程 |
mm |
10000 |
|
Z向快速移動速度 |
mm/min |
6000 |
|
刀板最大行程 |
mm |
300 |
|
尾座套筒直徑 |
mm |
φ560 |
|
尾座套筒行程 |
mm |
200 |
|
尾座套筒錐度 |
|
75°￠160(錐度1：4） |
|
尾座快移速度 |
mm/min |
2500 |
|
套筒快移速度 |
mm/min |
50 |
|
閉式中心架 |
mm |
φ500-φ1000/φ500-φ1000 |
|
開式中心架 |
mm |
φ1000-φ1500/φ1000-φ1800 |
|
主傳動電機 |
KW |
144 |
|
|
